துல்லியமான காப்பர் பிளாட் கம்பிக்கான ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரி

துல்லியமான காப்பர் பிளாட் கம்பிக்கான GRM இன் ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரி என்பது கம்பி வரைதல், துல்லியமான உருட்டல், ஆன்லைன் அளவீடு மற்றும் ஒரு தொடர்ச்சியான செயல்பாட்டில் தானாக எடுத்துக்கொள்வது ஆகியவற்றை ஒருங்கிணைக்கும் தனிப்பயனாக்கப்பட்ட செப்பு பிளாட் கம்பி உற்பத்தித் தீர்வாகும். மின்மாற்றி நடத்துனர்கள், CTC கடத்தி உற்பத்தி, பற்சிப்பி செவ்வக கம்பி மற்றும் EV மோட்டார் பிளாட் கம்பி உற்பத்தி ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, இந்த வரி 400 m/min வரை வேகத்தை அடைகிறது. இந்த ஒருங்கிணைந்த அமைப்பு செயல்திறனை மேம்படுத்துகிறது மற்றும் பொருள் கையாளுதலை குறைக்கிறது.

விசாரணையை அனுப்பு

மதிப்பீடு: 5.0

(மதிப்பீடு எண்ணிக்கை: 1)

தயாரிப்பு விளக்கம்

GRM ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரியானது கம்பி வரைதல், துல்லியமான உருட்டல், ஆன்லைன் அளவீடு மற்றும் ஒரு தொடர்ச்சியான உற்பத்தி செயல்முறையாக தானாக எடுத்துக்கொள்வது ஆகியவற்றை ஒருங்கிணைக்கிறது. காந்த கம்பி, மின்மாற்றி நடத்துனர், CTC கடத்தி மற்றும் EV மோட்டார் பயன்பாடுகளில் பயன்படுத்தப்படும் உயர்-துல்லிய செப்பு பிளாட் கம்பியை தயாரிப்பதற்காக இந்த அமைப்பு வடிவமைக்கப்பட்டுள்ளது.

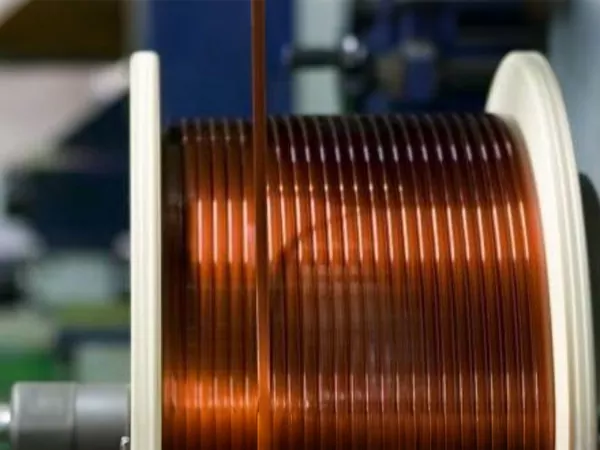

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ஒருங்கிணைந்த பிளாட் கம்பி உற்பத்தி வரி தொடர்ச்சியாக வடிவமைக்கப்பட்டுள்ளதுசெப்பு கம்பியை துல்லியமான தட்டையான கடத்திகளாக செயலாக்குதல்கடுமையான பரிமாண சகிப்புத்தன்மை மற்றும் சிறந்த மேற்பரப்பு தரத்துடன்.

ஒரு உற்பத்தி அமைப்பில் வரைதல் மற்றும் உருட்டல் செயல்முறைகளை ஒருங்கிணைப்பதன் மூலம், நீண்ட உற்பத்தி சுழற்சிகள் முழுவதும் கைமுறை கையாளுதலைக் குறைத்து, நிலையான தயாரிப்பு நிலைத்தன்மையை பராமரிக்கும் போது, வரி உற்பத்தி செயல்திறனை கணிசமாக மேம்படுத்துகிறது.

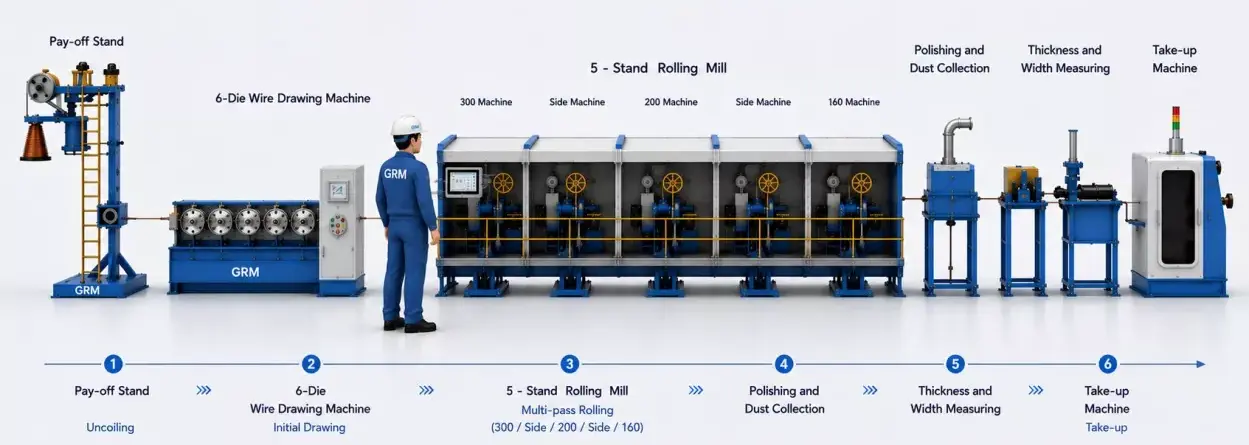

Integrated copper flat wire drawing and rolling line production process

நெகிழ்வான மற்றும் திறமையான வடிவமைப்பு

செங்குத்து சுருள் செலுத்தும் நிலை: 1 தொகுப்பு

DLF6D/500 சிக்ஸ் டைஸ் டிராயிங் மெஷின்: 1 தொகுப்பு

இரண்டு ரோல்களின் துல்லியமான ரோலிங் மில்: 3 செட்

சைட் ரோலிங் மில்: 2 செட்

ஆன்லைன் மெருகூட்டல் மற்றும் தூசி சேகரிப்பு சாதனம்: 1 தொகுப்பு

ஆன்லைன் தடிமன் மற்றும் அகலத்தை அளவிடும் சாதனம்: 1 தொகுப்பு

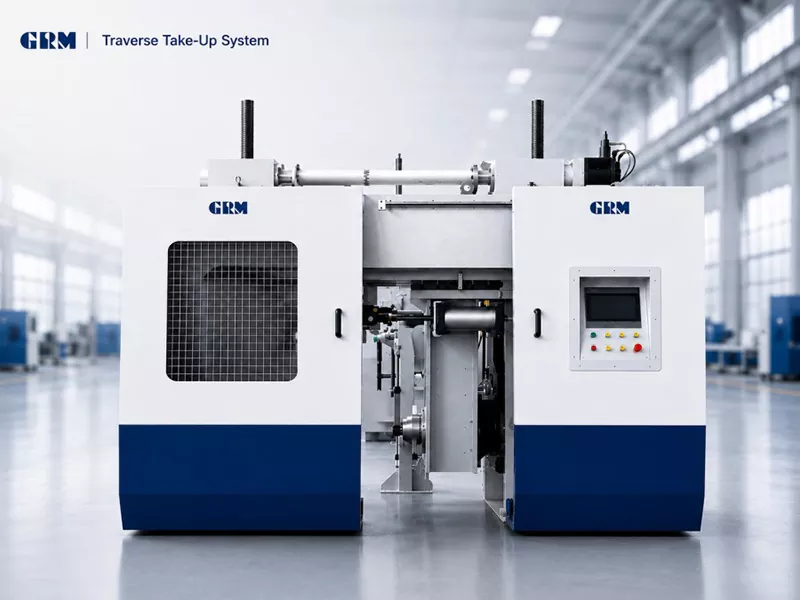

டிரான்ஸ்வர்ஸ் டேக் அப் மெஷின்: 1 தொகுப்பு

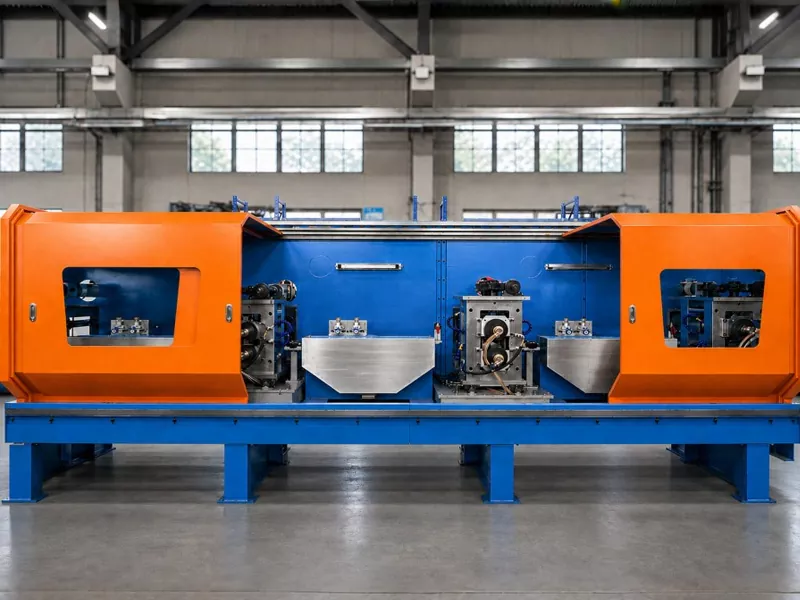

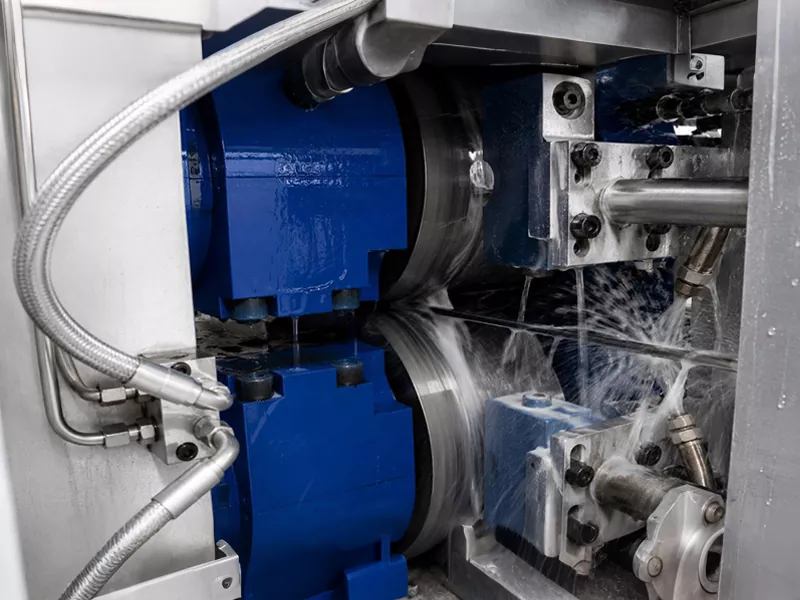

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

காப்பர் கம்பி உற்பத்திக்கான முழுமையான வரி

துல்லியமான காப்பர் பிளாட் கம்பிக்கான ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரியானது மின் கடத்தி உற்பத்தியில் உயர் பரிமாணத் துல்லியத்தைக் கோருவதற்காக வடிவமைக்கப்பட்டுள்ளது. அதிகபட்ச வேகம் 400 மீ/நிமிடத்துடன், செப்பு தட்டையான கம்பியின் பெரிய அளவிலான தொடர்ச்சியான உற்பத்திக்கு இது மிகவும் பொருத்தமானது.

வழக்கமான தனித்த உருட்டல் செயல்முறைகளுடன் ஒப்பிடுகையில், ஒருங்கிணைந்த வரியானது இடைநிலைப் பொருள் கையாளுதலை நீக்குகிறது மற்றும் முழு உற்பத்தி ஓட்டம் முழுவதும் சிறந்த பரிமாண நிலைத்தன்மையை உறுதி செய்கிறது.

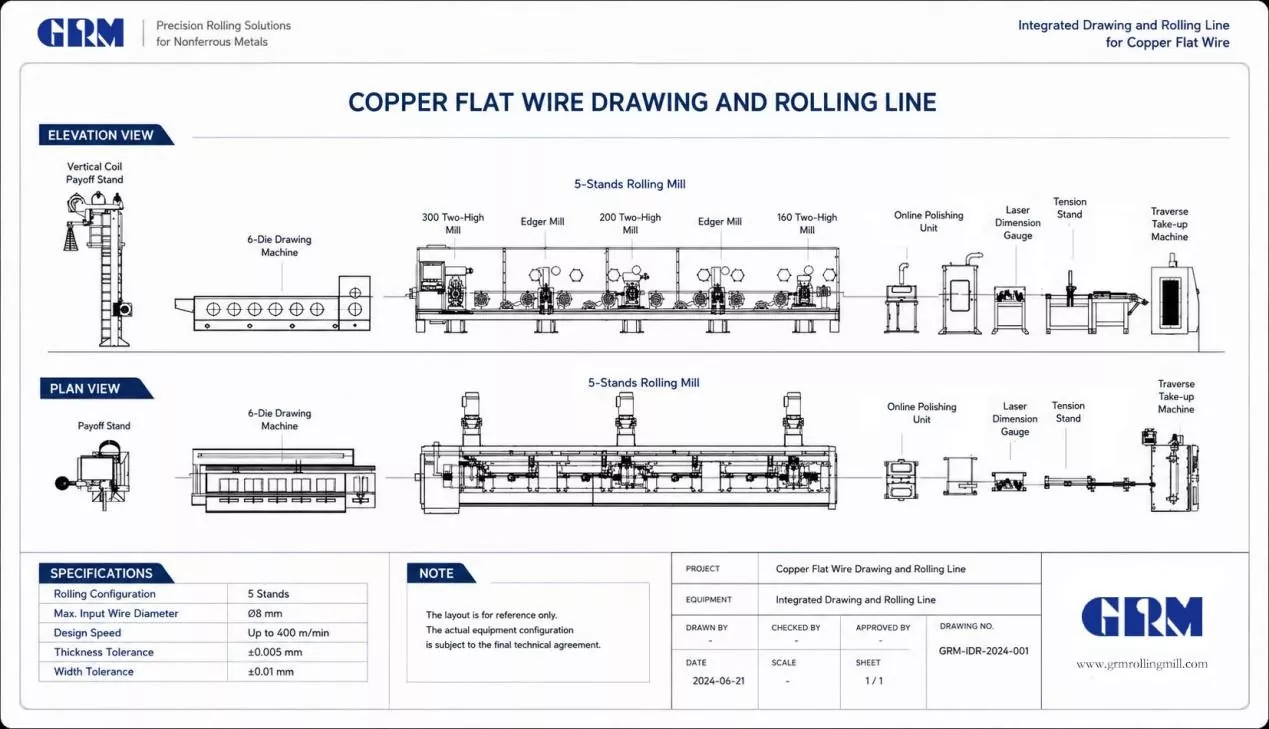

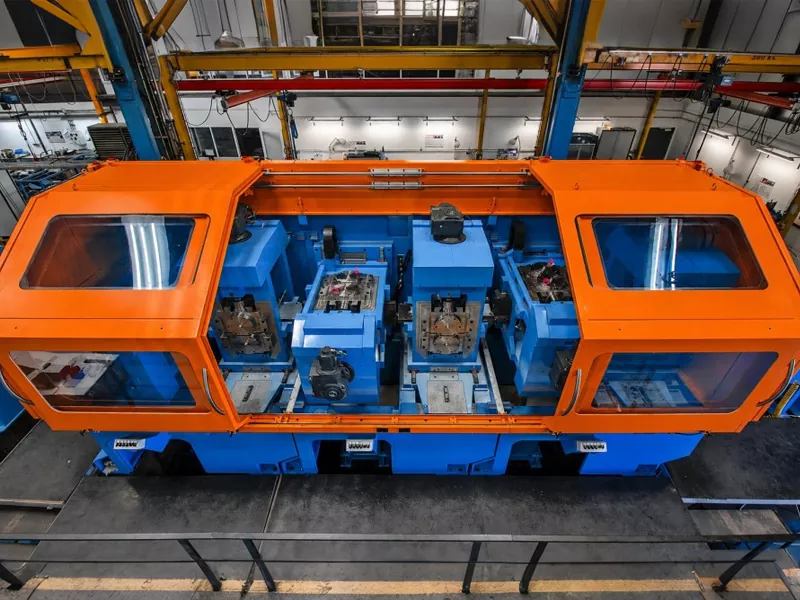

GRM integrated copper flat wire production line with 5-stand rolling mill

* வாடிக்கையாளர் தயாரிப்பு பரிமாணங்களுக்கு ஏற்ப உற்பத்தி வரி செயல்முறையை தனிப்பயனாக்கலாம்

தொழில்நுட்ப விவரக்குறிப்புகள்

கட்டமைப்பு 5-ஸ்டாண்டுகள் ரோலிங் மில்		ஜி.ஆர்.எம்
முதல் இரண்டு உயர் மில்	Ø மிமீ	300
முதல் எட்ஜர் மில்	Ø மிமீ	155
இரண்டாவது இரண்டு உயர் மில்	Ø மிமீ	200
இரண்டாவது எட்ஜர் மில்	Ø மிமீ	155
மூன்றாவது இரண்டு உயர் மில்	Ø மிமீ	160
வடிவமைப்பு வேகம்	மீ/நிமிடம்	400
அதிகபட்ச இன்டெல் வயர்	Ø மிமீ	8
முடிந்த சகிப்புத்தன்மை	மிமீ	தடிமன்: ±0.005 அகலம்: ± 0.01
வழக்கமான முடிக்கப்பட்ட பிளாட் கம்பி அளவு வரம்பு	மிமீ	தடிமன்: 2.0-12 அகலம்: 0.5-4.0

வழக்கமான பயன்பாடுகள்

பற்சிப்பி செவ்வக காந்த கம்பி

CTC தொடர்ச்சியாக இடமாற்றம் செய்யப்பட்ட நடத்துனர்

EV மோட்டார் ஹேர்பின் கண்டக்டர்

EV மோட்டார் பிளாட் வயர் உற்பத்தி

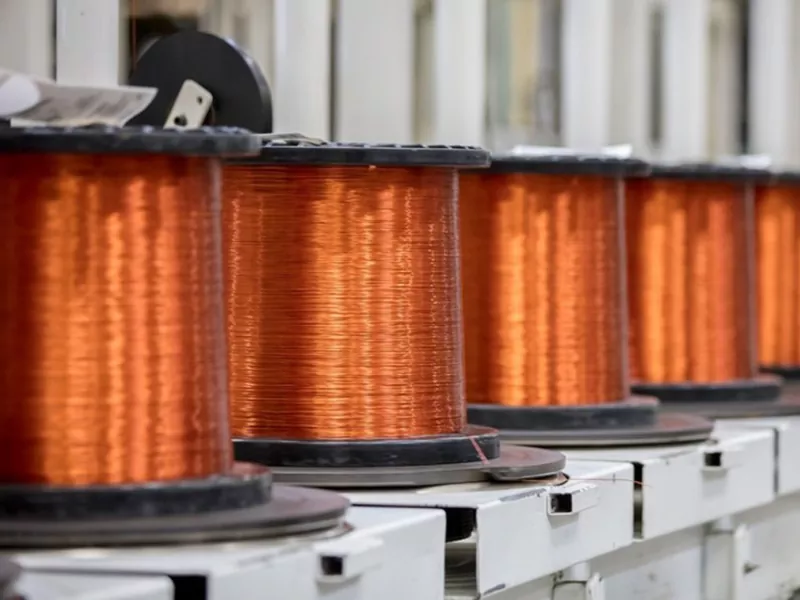

Enameled rectangular magnet wire produced on GRM line

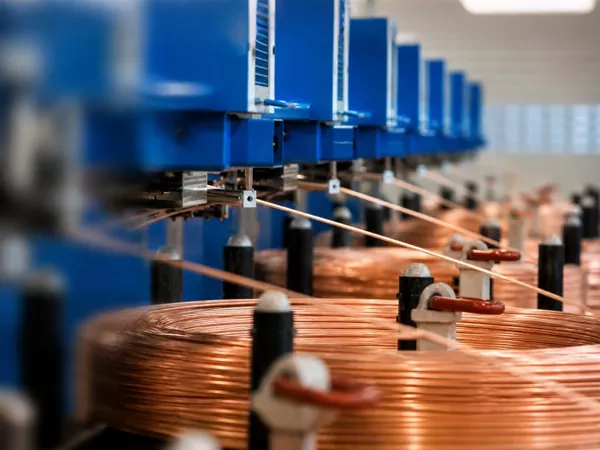

CTC continuously transposed conductor production

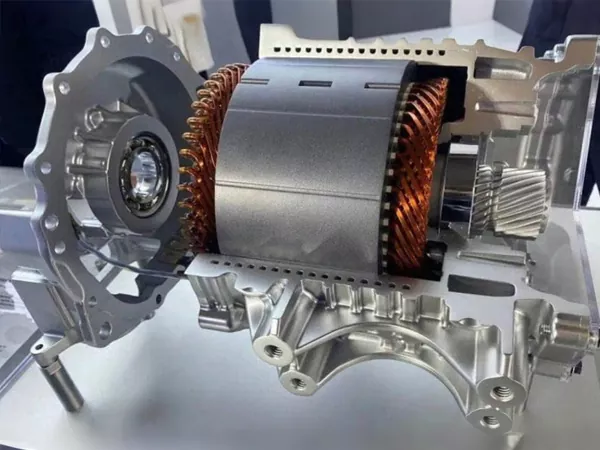

EV motor hairpin conductor flat wire production

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. மின்மாற்றி பயன்பாடுகளுக்கு செப்பு தட்டையான கம்பியை இந்த உற்பத்தி வரி தயாரிக்க முடியுமா?

ஆம், மின்மாற்றி கடத்திகள், காந்த கம்பி மற்றும் பிற மின் பயன்பாடுகளுக்கு உயர் துல்லியமான செப்பு பிளாட் கம்பியை உருவாக்குவதற்காக வரி வடிவமைக்கப்பட்டுள்ளது.

2. துல்லியமான காப்பர் பிளாட் கம்பிக்கான ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரியை தனிப்பயனாக்க முடியுமா?

ஆம், உங்கள் உள்ளீடு பொருள், முடிக்கப்பட்ட கம்பி பரிமாணங்கள் மற்றும் உற்பத்தித் தேவைகள் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட உற்பத்தி வரி தீர்வுகளை GRM வழங்குகிறது.

3. துல்லியமான உருட்டல் செயல்முறை என்ன துல்லியத்தை அடைய முடியும்?

துல்லியமான செப்பு தட்டையான கம்பி உற்பத்திக்கு ±0.005 மிமீ வரை தடிமன் சகிப்புத்தன்மை மற்றும் ± 0.01 மிமீ வரை அகல சகிப்புத்தன்மையை கணினி அடைய முடியும்.

4. தனி இயந்திரங்களுக்குப் பதிலாக ஒருங்கிணைந்த வரைதல் மற்றும் உருட்டல் வரியை ஏன் தேர்வு செய்ய வேண்டும்?

ஒருங்கிணைந்த செப்பு பிளாட் கம்பி உற்பத்தி வரி செயல்திறனை மேம்படுத்துகிறது, பொருள் கையாளுதலை குறைக்கிறது மற்றும் மேலும் நிலையான தயாரிப்பு நிலைத்தன்மையை உறுதி செய்கிறது.

தனிப்பயனாக்கப்பட்ட காப்பர் பிளாட் கம்பி உற்பத்தி தீர்வைத் தேடுகிறீர்களா?

GRM உங்கள் பொருள் விவரக்குறிப்பு, முடிக்கப்பட்ட கம்பி பரிமாணங்கள் மற்றும் கீழ்நிலை பயன்பாட்டுத் தேவைகள் ஆகியவற்றின் அடிப்படையில் முழுமையான பொறியியல் தீர்வுகளை வழங்குகிறது.

தொழில்நுட்ப ஆலோசனை மற்றும் தனிப்பயனாக்கப்பட்ட உற்பத்தி வரி வடிவமைப்பிற்கு எங்கள் பொறியியல் குழுவைத் தொடர்பு கொள்ளவும்.
